以下是:安徽省黄山市互感器综合测试仪,真空度测试仪甄选好厂家的产品参数
| 产品参数 |
|---|
| 产品价格 | 666/台 |
|---|
| 发货期限 | 1 |
|---|
| 供货总量 | 100 |
|---|
| 运费说明 | 含运费 |
|---|
| 小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铜 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 6 |
|---|
| 产品颜色 | 白色 |
|---|
| 质保时间 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 适用领域 | 电气电力 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 6 |
|---|
| 工作温度 | 45 |
|---|
| 范围 | 互感器综合测试仪,真空度测试仪供应范围覆盖安徽省 合肥市、马鞍山市、蚌埠市、黄山市、阜阳市、亳州市、六安市、巢湖市、铜陵市、淮北市、淮南市、芜湖市、安庆市、滁州市、宿州市、宣城市、池州市 屯溪区、徽州区、歙县、休宁县、黟县、祁门县等区域。 |
|---|
以下是:安徽省黄山市互感器综合测试仪,真空度测试仪甄选好厂家的图文视频
【天正华意】持续拓展产品矩阵，现有合肥真空度测试仪、阜阳直流电阻测试仪、六安配电终端运维测试仪、铜陵变压器变比电桥检定装置、淮北变频串联谐振耐压试验装置、安庆高压开关特性校准装置、宿州配电终端测试仪、屯溪回路电阻测试仪、休宁互感器伏安特性测试仪等，满足不同场景需求。互感器综合测试仪,真空度测试仪甄选好厂家,天正华意电气设备(黄山市分公司)tianzh3611-42专业从事互感器综合测试仪,真空度测试仪甄选好厂家,联系人:杨经理,发货地:平度市平安路2号,以下是互感器综合测试仪,真空度测试仪甄选好厂家的详细页面。 安徽省,黄山市 2022年，黄山市实现地区生产总值（GDP）1002.3亿元，分产业看，产业增加值78.2亿元，第二产业增加值355.2亿元，第三产业增加值568.9亿元。三次产业结构为7.8：35.4：56.8。按常住人口计算，人均地区生产总值75505元（折合11226美元）。
无论您是初次接触还是已经熟悉，我们的互感器综合测试仪,真空度测试仪甄选好厂家产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。
以下是:安徽黄山互感器综合测试仪,真空度测试仪甄选好厂家的图文介绍
安徽黄山互感器综合测试仪额定二次 ：CT的二次侧额定电流ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。5％ ：自动计算出5％误差曲线数据并显示误差曲线。10％ ：自动计算出10％误差曲线数据并显示误差曲线。误差曲线界面中有三个选项：打印 ：可打印出误差曲线图及数据；数据 ：可显示出误差曲线相关数据，查看方式同伏安特性数据。退出 ：可返回上一层菜单。图10，打印设置界面 图11，退磁界面2、退磁试验 1）参数设置： 在CT主界面中，选择“退磁”后，进入测试界面见图11，设置 二次侧额定电流： 1A或5A。2）试验： 接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始退磁。 退磁过程中光标在“开始”选项上不停闪烁，直至试验完毕，装置会自动停止，界面提示“退磁完毕”。3、CT变比极性试验 1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图12，设置一次侧测试电流： 0 ～600A，测试仪P1、P2端子输出的电流； 二次侧额定电流： 1A或5A。2）试验： 接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中光标在“开始”选项上不停闪烁，直至试验完毕退出自动测试界面，或按下控制器人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。

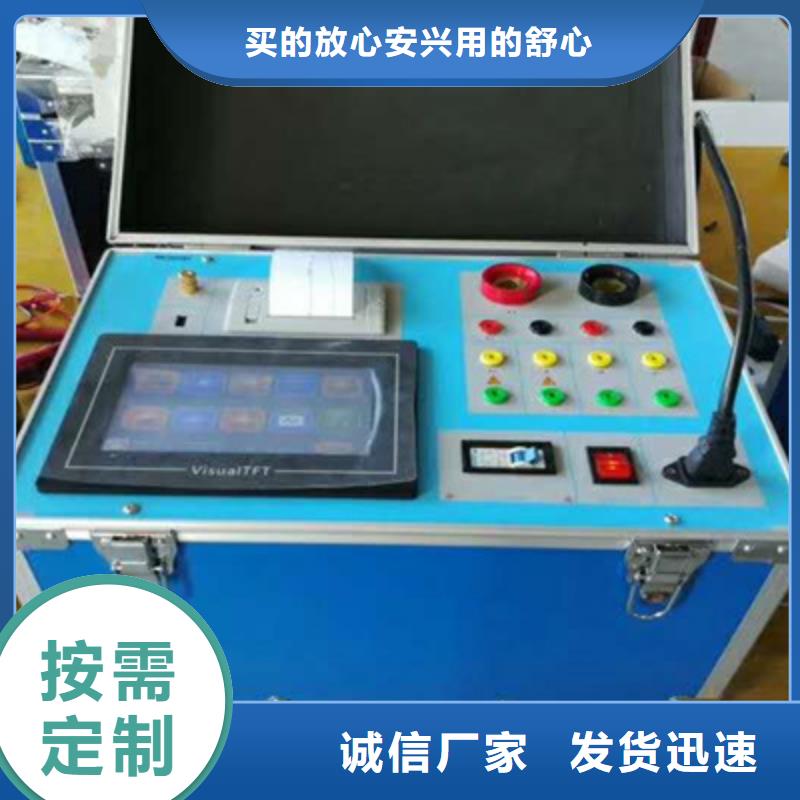

安徽黄山互感器综合测试仪技术指标1 ：电流互感器误差测量部分①准确度等级：0.05S级②测试范围：5A/5A~25000A/5A或5A/1A~6300A/1A?二次电流为5A的互感器额定一次电流范围二次电流为1A的电流互感器，通过等安匝测量方法变比可至31500A/1A。其它末在表中出现的电流互感器变比的测试方法如下：使用等安匝法测试电流互感器，例如：需测试1000A/5A的互感器，请您将仪器配套的测试线将被测电流互感器穿心两匝，然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。同理其它变比使用以下处理方法：额定一次（A）穿心匝数仪器一次电流（A被测电流互感器工作范围： 1％～200％④二次负荷：2.5VA～300VA 、COSφ＝0.1～1.0⑤被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S⑥电阻、导纳测量误差≤5.0％测量范围： R： 0.00Ω～20.0ΩY:? 0.000mS～100.0mS2：仪器消耗功率：20VA三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸图1、主机与配件箱尺寸2、面板布置图2、面板布置图如图2所示：上方从左到右依次为CT二次测量端子（S1、S2、S3、S4）、CT一次测量端子（P1、P2）、打印机、RS232通讯接口、接地端子、USB连接插口、电源插座及开关，注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为彩色液晶显示屏；液晶右侧为操作键盘。3、键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、↑、↓、←、→、、＃、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）；?上下键在参数设置屏中用来移动光标，使其指向需要要更改的参数。?
天正华意电气设备(黄山市分公司) 三相交直流功率源产品自推出市场以来，其可靠的性能、人性化的设计、合理的价格、完善的售后服务为公司树立企业形象、开展业务奠定了良好的市场基础。吸引了众多客户青睐的目光， 三相交直流功率源得到了广大客户的一致认可。
安徽黄山互感器综合测试仪误差曲线说明 根据互感器二次侧的励磁电流和电压计算出的电流倍数（M）与允许二次负荷（ZII）之间的5％、10％误差曲线的数据中也可判断互感器保护绕组是否合格：1）在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值，说明该互感器合格如图45数据说明；2）在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格如图45数据说明；保护用电流互感器二次负荷应满足5％误差曲线的要求，只要电流互感器二次实际负荷小于5％误差曲线允许的负荷，在额定电流倍数下，合格的电流互感器的测量误差即在5％以内。二次负荷越大，电流互感器铁心就越容易饱和，所允许的电流倍数就越小。因此，5％误差曲线即n/ZL曲线为图9所示曲线。在图45中例所示（所测保护用CT为5P10 20VA）：其中5为准确级（误差极限为5％），P为互感器形式（保护级），10为准确限值系数（10倍的额定电流），20VA表示额定二次负荷（容量）。电流倍数为10.27倍（接近10倍）时，所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1＝20Ω),通过该数据可判断该互感器合格。另外，在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1＝20Ω),通过该数据可判断该互感器合格。
安徽黄山互感器综合测试仪本手册的目的是为了让使用者熟悉、、正确、有效地操作使用互感器测试仪。参照这些指示将有助于防止危险、减少修理费用及由于不正常操作所导致的仪器故障。 此外，还可以确保测试仪的可靠运作和使用周期。测试仪的使用必须遵照现有的关于防止事故发生和环境保护的各项相关标准所规定的所有要求。只阅读测试仪使用手册并不能免除您必须遵守相关的所有及国际的规程。用户手册必须在测试仪使用的现场时刻备有。所有使用和用测试仪工作的用户必须要阅读它。除了要遵守使用手册及本国和地方的一些关于防止事故发生的规程，还要注意用于和恰当工作的公认的技术流程。为保障自身的规则符号注释在本手册中，不同的符号用于强调特定的/操作方式。 这些符号分列如下：注意表示有特殊意义的说明或额外的重要信息。警告标记与相关的特殊章节。电气危险 强调对身体和生命有潜在危险的行为或指导。 仅由具有资质的人员操作，并且需十分小心和注意规程。操作 如果不是在实验室环境下，测试仪必需要可靠接地连接后才可以使用。接地点的选择应该尽量靠近测试对象。 断开电缆连接时，总是从输送功率的装置开始。 在装置有输出时，切勿连接或断开测试对象。因为外部感应存贮的能量可能导致致命的高电压。
互感器综合测试仪,真空度测试仪甄选好厂家_天正华意电气设备(黄山市分公司),联系人:杨经理,平度市平安路2号 发货到 安徽省 合肥市、马鞍山市、蚌埠市、黄山市、阜阳市、亳州市、六安市、巢湖市、铜陵市、淮北市、淮南市、芜湖市、安庆市、滁州市、宿州市、宣城市、池州市 屯溪区、徽州区、歙县、休宁县、黟县、祁门县。
